Xi`an Vanke Creative Vally 西安创意谷

项目场地位于陕西省西安市曲江新区,场地内景观艺术品以“长安八景”为概念原形,进行抽象化重构,提取出山、风、日、雪、声5种自然现象。“长安八景”是三秦大地著名的文物胜地,分别为:华岳仙掌、草堂烟雾、灞柳风雪、骊山晚照、曲江流饮、太白积雪、咸阳古渡、雁塔晨钟。

创意谷项目通过发掘当地历史文化景观,对“长安八景”自然元素进行探索和感知,结合景观设计与艺术来创作,发展出五个独特的景观艺术装置。在追求造型美观基础上,希望通过作品的完成来促进人与人、人与自然之间的沟通,为公众创造互动性、可参与性的景观艺术装置。

华岳仙掌(山)

运用场景:商业入口广场、中心广场、公园硬质广场
功能:场地地标型大型镜面艺术装置
材质:镜面复合板、角钢金属框架
工艺:水刀切割,氩弧焊焊接
尺寸:长18m,宽7m,高6m

设计研究华岳仙掌是关中八景之一,是西岳华山的仙掌崖景观。装置以通体镜面效果的转折造型对其进行演绎,作为此处艺术节点装置。白天多角度造型的镜面设计往往因为难以捉摸的反射效果,带给参与者奇特的空间感受;夜幕降临,地面星星灯经镜面山体的多重反射,成倍出现在顶面,又宛如夜间由星空搭起的廊架。

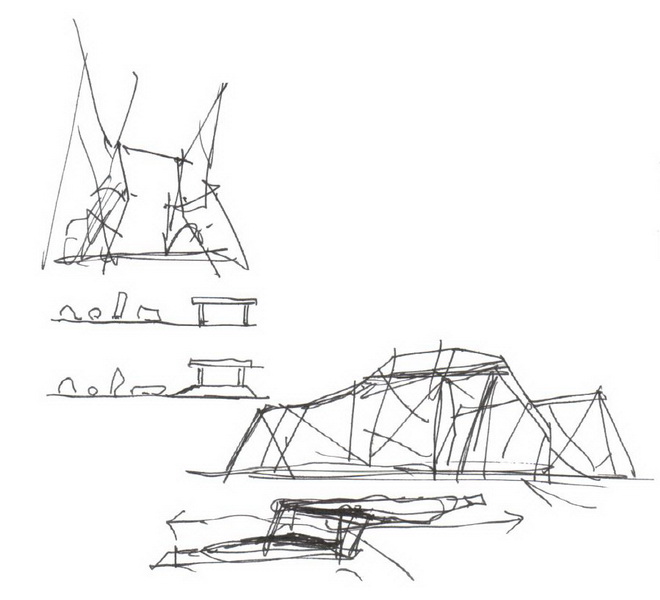

方案推敲草图


仙掌崖由大自然的风剥雨蚀在崖上造化了一面手掌形石纹。在方案推敲阶段,通过提取山崖的险峻垂直造型,运用油泥再现以“山”为来源的雕塑空间形态。

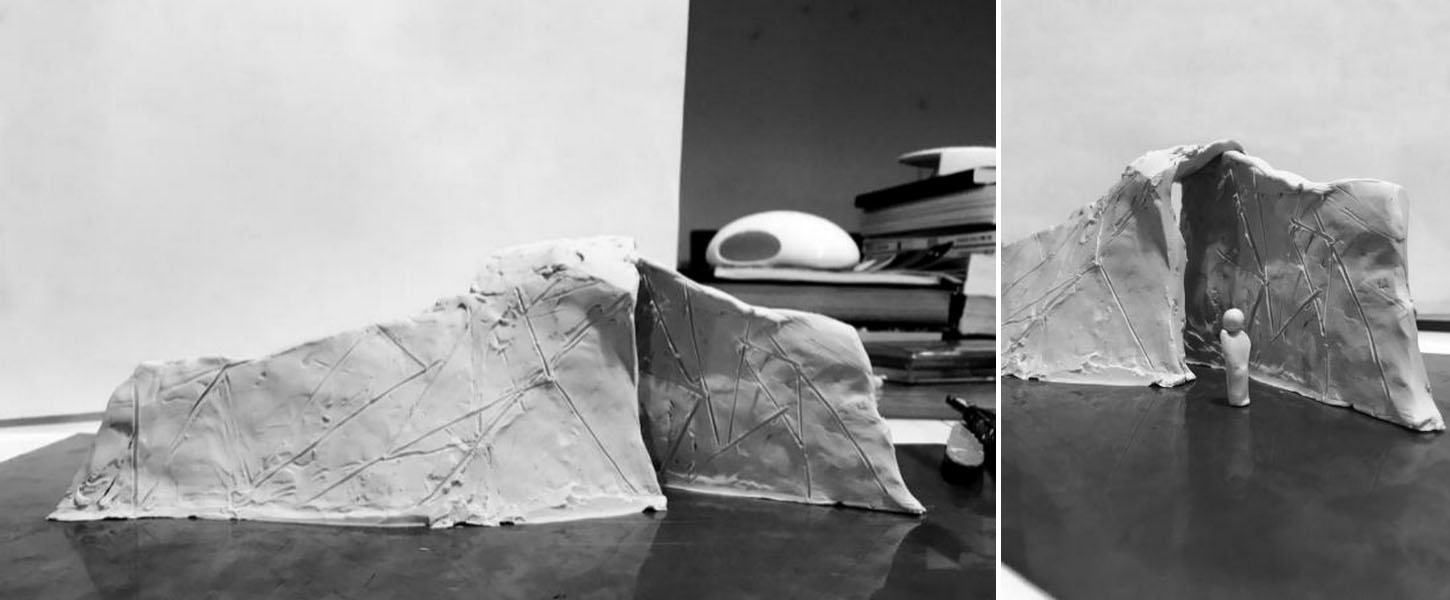

空间推敲油泥模型



【选材选料:镜面复合板,5#角钢金属焊接框架】
在雕塑表皮的选材上,我们先后实验了钢板、镜面不锈钢板、镜面复合板。
钢板承重能力强,焊接可塑性高,但是作为商业区艺术品,工业感太强,视觉效果欠佳;
镜面不锈钢板的镜面反射视觉效果符合场地氛围,但是强度不够,在焊接处极易变形,细节上品质粗糙;
镜面复合板镜面效果平整,板材重量轻不易变形,配合内部金属框架支撑来增加强度,视觉品质感高,且施工难度较小,可用胶粘代替大量的焊接工作。
权衡之下,我们选用镜面复合板来做雕塑表皮材质,内部加角钢金属框架支撑。
由于雕塑方案以三角形的方式分割山的起伏形,每一块三角形都不一样,且没有标准段,因而在施工图和工厂加工阶段遇到诸多问题,诸如放线后做框架出现4-5根角铁相交切割成角的问题;因为镜面板板材受到1.2x2.4m尺寸限制,且运输货车限高限宽,不得不把原本的大三角形拆分成无数小三角拼合而成;因镜面复合板材料特性不能焊接,密集的万花筒三角形固定出现问题;板材间夹角角度的不同导致缝隙间距不一,从而影响整体的品质感等。最终通过与工厂无数次沟通并实验,集思广益完成了这件作品。

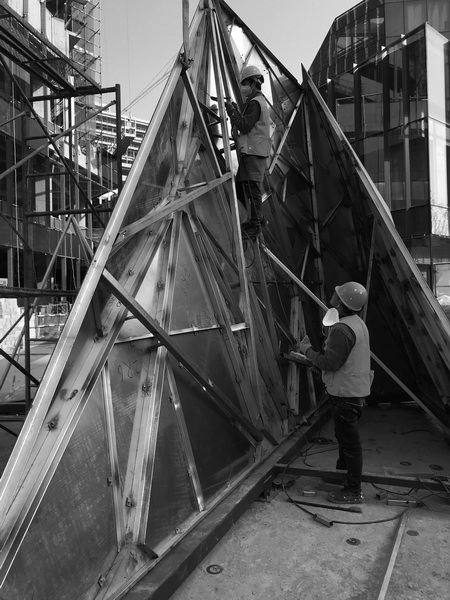

安装过程

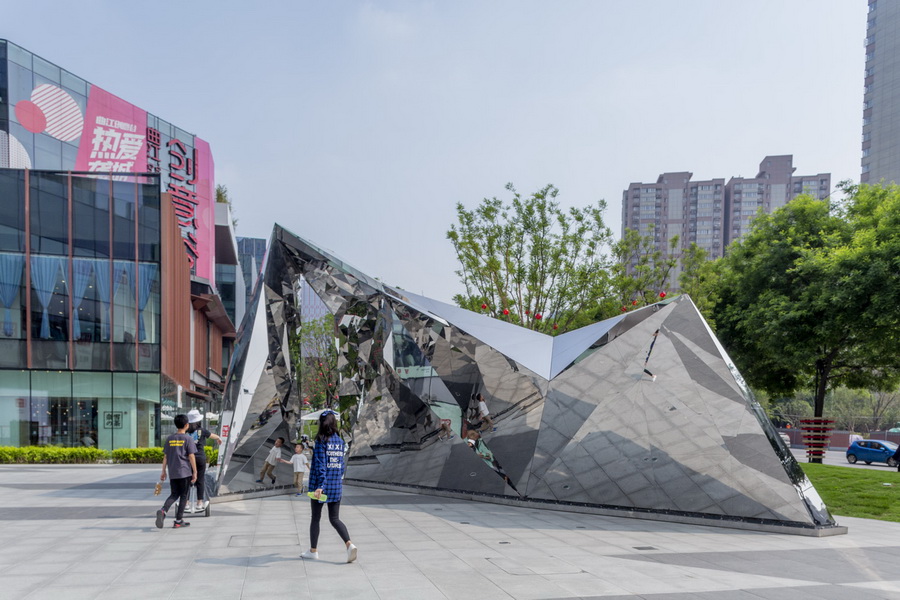

成品效果


灞柳风雪(风)

运用场景:商业休息空间
功能:艺术型景观廊架
材质:钢管,316不锈钢丝,布料
工艺:氩弧焊焊接、螺栓铰接
尺寸:直径10m,高5m
设计研究:“灞柳风雪”一景概念原形位于西安市的灞河,古称灞水,为长安灞桥代表性美景。装置以此景提取“风”的自然元素,打造为顶部为软质布条的艺术化景观休憩廊架。喧闹的都市,有这么一处地方,你安心的坐着,忽然抬头发现,风,原来是看得见的。
 灞柳风雪草图



选材选料:
为了将“风”的感受可视化,我们选用了耐晒、色牢度最高、半通透且轻盈的布料,更精致且有品质感的316钢丝支撑,钢丝交叉部分用十字扣衔接。布料连接方式,先后实验了魔术扣布料、魔术贴布料,两种方式穿入钢丝后,最终选用比魔术扣更笔挺的魔术贴布料。
安装过程:安装时布料摆放角度平行于场地的东北风向,保证起风时,布料能随着风起伏变化。

成品效果:GIF




 骊山晚照(日)

运用场景:商业通行空间
功能:镜面反射艺术装置
材质:304镜面不锈钢,金属框架
工艺:氩弧焊焊接
尺寸:2.5m高,43根
设计研究:装置采用43根镜面三角管,双排设计,相互反射出多层次景观。面西而坐的观景人,看到的不仅仅再是夕阳西下,而是观者自身、周围景色与漫天霞光的融为一体。

 (概念来源、设计推倒、草图、手工模型)
方案最初想要运用光影投射于墙面来呈现骊山的剪影,营造出人穿行于其中产生丰富的光影视觉体验。经过一番实验后发现虽夜间效果惊艳,但白天却略显无趣。于是调整方案后,我们运用43根镜面三菱柱交叉排布,内部安装轴承旋转,打造出相互折射周边空间的通透围挡,人通行其中时会产生虚实空间交错出现的视错觉,黄昏落日,夕阳映镜,再现都市中的骊山晚照。

选材选料:
材料选用304镜面不锈钢板,具有良好的镜面折射效果。在实验阶段我们发现镜面不锈钢板在焊接边处会变形,因此焊接线不能和三菱柱的高重合,否则会破坏形体的品质感,于是我们将焊接线设置在喷漆着色的面板中心,喷漆前找平再着色。

安装过程:


成品效果:






太白积雪(雪)

运用场景:商业区高层观景
功能:高台眺望观景,节庆演出舞台
材质:镀锌钢管、铝板
工艺:氩弧焊焊接、金属漆饰面、角码碰钉固定、桁架结构金属框架、水刀切割
尺寸:长12m ,宽9m,高9m

设计研究:(概念来源、设计推倒、草图、手工模型)
太白积雪所在地为场地观景视野最佳点,设计提取“雪”的元素,大体量倾斜于高线的方盒子,因为通体白色,简练的雪花镂空饰面而显得简洁轻快,宛如一个轻盈的雪盒子。时逢假日,洁净的雪盒子又因为绚烂的灯光效果令场所热闹非凡。进入盒子内部,视角因屋顶的倾角设计和大窗户的框景设定,变成一处非常有意思的观景空间,亦或是一个舞台,每个人,都可以是那个俯瞰全场的人。




选材选料:
在表皮选材上,我们尝试过HPL板、聚氨酯板、铝板。
HPL板耐热隔热性好、耐久性好、加工方便且自重轻强度高,但是视觉效果欠佳;
聚氨酯板强度高、耐磨、具有良好的器械加工性能和低温性能,透光性好;
铝板具有特殊的化学、物理特性,不仅重量轻、质地坚,且具有良好的延展性。
因太白积雪安装在高层,施工必须用吊车,且出于安全考量需要考虑承重和结构,最终考虑到现场安装难度,选用质量轻的铝板,内部桁架结构材料选用镀锌钢管,用角码碰钉与表皮连接。





安装过程:
因场地位于高层,且钢架结构很重,只能分成小块依次用吊车配合登高车安装。



成品效果:


雁塔晨钟(声)

运用场景:商业区广场
功能:红外线感应声光互动艺术装置
材质:304镜面不锈钢,钢板,互动声光程序
工艺:氩弧焊焊接、镜面不锈钢板冲孔、水刀切割
尺寸:4.9-6.2m高,5根

设计研究:(概念来源、设计推倒、草图、手工模型)
概念提取雁塔晨钟中敲钟“声”的元素,以高清镜面不锈钢板做外饰面,内置人体感应元件,当人在装置群组中穿行时会触发装置内部感应系统,晨钟遂而响起,同时伴随着多种效果的LED灯光互动,以此增强场地的趣味性。表皮冲孔板图案用参数化抽象模拟声波形,根据声波中心设置干扰点,声波中心冲孔孔径大,越往外围孔径越小。


选材选料:
表皮材质选用镜面不锈钢,冲孔加工,内部金属框架,配合声光程序装置。


安装过程:




成品效果:
